铂铑热电偶
所属分类:热电阻热电偶
品  牌:润 东
产  地:淮 安

产品详情

产品特点/Product features-----------------------------------------------------------◆◆

概述
    WR系列工业铂铑热电偶又叫贵金属热电偶,它作为温度测量传感器,通常与温度变送器、调节器及
显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、
蒸汽和气体介质以及固体表面等温度。
    铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生
热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应
的温度值。
    铂铑热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、
与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同,但它们的基本结构却大致
相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。

原理
    K型热电偶的热端加热,使得冷、热两端的温度不同,则在该热电偶回路中就会产生热电势,这种物
理现象就称为热电现象(即热电效应)。在热电偶回路中产生的电势由温差电势和相接触电势两部分组成,
它是两种电子密度不同的导体相互接触时产生的一种热电势,此电势只与两种导体的性质相接触点的温
度有关,当两种导体的材料一定,接触电势仅与其接点温度有关,温度越高,导体中的电子就越活跃。

铂铑热电偶应用
适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉
及陶瓷及工业盐浴炉等测温。

技术参数/Technical parameters-------------------------------------------------------◆◆

主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
热电偶测量温度及允差

热电偶类别

代号

分度号

最高温度

测量温度

允许偏差△t℃

铂铑30-铂铑6

WRR

B

0~1800

0-1600

±1.5℃或±0.25%t

铂铑10-铂

WRP

S

0~1600

0-1300

±1.5℃或±0.25%t

铂铑13-铂

WRQ

R

0~1600

0-1300

±1.5℃或±0.25%t

镍铬-镍硅

WRN

K

0~1300

0-1100

±2.5℃或±0.75%t

镍铬-铜镍

WRE

E

0~800

0-800

±2.5℃或±0.75%t

装配式铂铑热电偶型号及规格

型 号

分 度 号

测温范围℃

保 护 管 材 料

热响应时间

规 格

d

L x l

WRP-130
WRP2-130

S

0-1600

刚玉管
碳化硅管

< 150S

Φ16

300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500 2150x2000

WRP-131
WRP2-131

< 360S

Φ25

WRQ-130
WRQ2-130

R

0-1600

< 150S

Φ16

WRQ-131
WRQ2-131

< 360S

Φ25

WRR-130
WRR2-130

B

0-1800

< 150S

Φ16

WRR-131
WRR2-131

< 360S

Φ25

铠装铂铑热电偶型号及规格

产品名称

型号

外套管材料

推荐最高使用温度

S型
(铂铑10-铂)

WRPK

GH3030
GH3039
25Cr20Ni

800-1350℃

R型
(铂铑13-铂)

WRQK

GH3030
GH3039
25Cr20Ni

800-1350℃

B型
(铂铑30-铂6)
(双铂铑)

WRRK

GH3030
GH3039
N10276

800-1350℃

小铂铑热电偶型号及规格

名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

小型铂铑热电偶

WRP-100

S

0-1300

刚玉管

150
225
250
300

WRQ-100

R

0-1300

WRR-100

B

0-1600

防爆铂铑热电偶型号及规格

名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

防爆铂铑热电偶

WRP-140

S

0-1600

刚玉管
碳化硅管

650x500
850x700
900x750
1000x850

WRQ-140

R

0-1600

WRR-140

B

0-1800

一体化铂铑热电偶型号及规格

名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

一体化铂铑热电偶

WRPB-130

S

0-1600

刚玉管
碳化硅管

650x500
850x700
900x750
1000x850

WRQB-130

R

0-1600

WRRB-130

B

0-1800

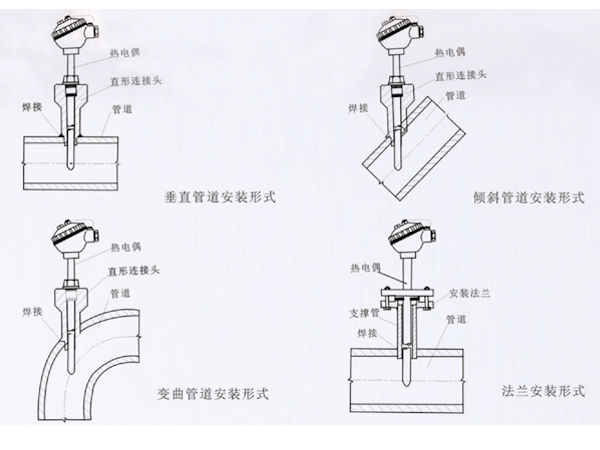

安装方式/Installation method---------------------------------------------------------◆◆
