巴类流量计
当前位置:首页>>产品展示>>工业流量计>>巴类流量计
RDS-ANB系列阿牛巴流量计
所属分类:巴类流量计
品  牌:润 东
产  地:淮 安

产品详情

产品特点/Product features-----------------------------------------------------------◆◆

概述
  RDS-ANB系列阿牛巴亦均速管、笛管。均速管是在皮托管测速原理的基础上发展而来的,由于压损小、制
造成本低、安装维护方便,各国都有广泛适用。阿牛巴流量计适用于:风量、水、蒸汽、煤气、
烟气、氧气、氮气、氢气等介质的精确测量。

工作原理
  均速管的测量原理是将整个圆截面分成多个单元面积相等的圆环(中间为圆)。均速管的检
测杆是一根中空的金属管。

精度:±1%FS、±0.5%FS、±0.1%FS。

技术参数/Technical parameters-------------------------------------------------------◆◆

RDS-ANB系列阿牛巴流量计适用范围

1、公称压力:25mm≤DN≤6000mm

2、公称压力:PN≤25MPa

3、介质温度:t≤650℃

4、精度等级:1级,1.5级,2.5级

阿牛巴流量计结构形式

  均速管是检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在检测杆迎流面上设有
多个总压检测孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管

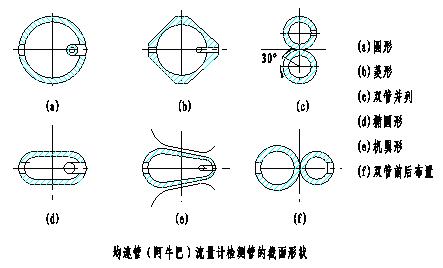

道流量。检测杆的截面形状见下图:

RDS-ANB系列阿牛巴流量计理论基础

均速管流量计是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的有效截
面积的乘积来确定流量的。

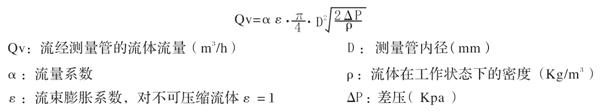

它的流量计算公式为:

安装方式/Installation method---------------------------------------------------------◆◆

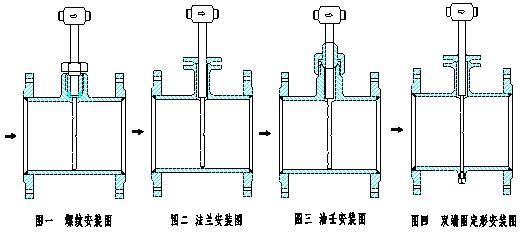

RDS-ANB系列阿牛巴流量计的几种安装方式

RDS-ANB系列阿牛巴流量计安装要求

1、安装检测杆的测量段应是直的,其上下游直管段长度参照下表所规定的长度。
序号上游侧局部阻力件形式上游侧下

序号

上游侧局部阻力件形式

上游侧

无整流器

有整流器

与检测杆在同一平面内

与检测杆不在同一平面内

1

有一个90°弯头或三通

7D

9D

6D

3D

2

在同一平面内有两个90°弯头 * *

9D

14D

8D

3D

3

在不同一平面内有两个90°弯头 * *

19D

24D

9D

4D

4

管道直径改变(收或扩)

8D

8D

8D

3D

5

部分开启的闸阀、球阀或其它节流阀

24D

24D

9D

4D

注:*D为管道标称直径,所给出数据为距离第二个弯头的长度。

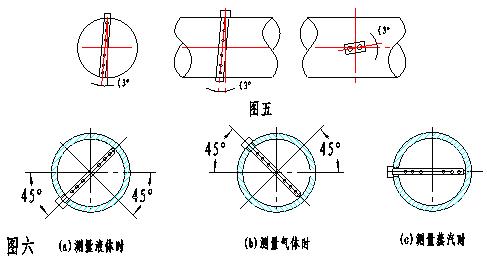

2、检测杆插入位置的角度允许偏差范围见图五。

3、对于垂直管道,检测杆可安装在管道水平面沿管道圆周360°的任何位置上,高低压引压管接头
 应处于同一水平面上。对于水平管道,在测量液体时检测杆插入位置应位于管道横截面水平面中
 心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围
 内;测量蒸汽时检测杆应水平插入,见图六:

4、管道上开孔尺寸Φ40。

5、补偿用压力变送器在前直管段上,温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。
