差压式流量计
当前位置:首页>>产品展示>>工业流量计>>差压式流量计
RDS-LGZ系列标准喷嘴流量计
所属分类:差压式流量计
品  牌:润 东
产  地:淮 安

产品详情

产品特点/Product features-----------------------------------------------------------◆◆

概述

    RDS-LGZ系列喷嘴流量计有悠久的历史背景,各种试验数据齐全。结构简单,无可动部件、长期使用稳定可靠,
丰富的设计制造和应用经验。标准化程度高,可不必进行实流标定。标准喷嘴有可靠的实验数据和完
善的国际、国家标准。在国外和国内有着其固有的巨大市场,用户熟悉、数据完善;遵循国际标准计
算与加工、使用灵活方便;是国内目前流量测量中应用最广泛的差压式流量计之一,在石油、化工、
矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。

技术参数/Technical parameters-------------------------------------------------------◆◆

      RDS-LGZ系列标准喷嘴有两种结构形式:ISA 1932喷嘴和长径喷嘴。其设计、制造符合国际标准ISO5167或
国家标准GB/T2624,由于其入口部分似乎圆弧形,比较耐磨损,常用于高温高压流体(如过热蒸汽、
蒸汽主给水等)。
A、ISA 1932喷嘴(图3.4) 上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆
筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。

                         图3.2  ISA 1932喷嘴安装结构示意图
主要技术参数
公称通径: DN50 – DN500
依据国家标准GB/T2624-93进行设计制造
依据国家检定规程JJG 640-94进行出厂检定
取压方法: 角接取压、法兰取压
基本精度: ±0.5%、±1%、±1.5%
流量范围: ≥ 1:15
公称压力: 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32(MPa)
被测介质: 水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质
被测介质温度:常规-10℃~+450℃,超出后请咨询厂家

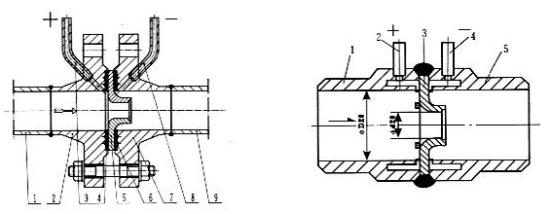

        图3.3角接取压标准喷嘴结构               图3.4角接取压标准喷嘴结构
        (DN≤500,PN≤2.5MPa)               (DN≤400,PN≤10MPa)

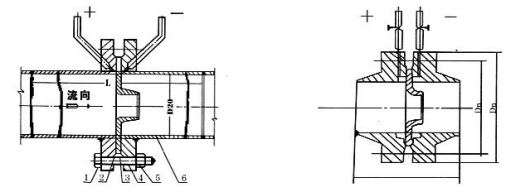

       图3.5角接取压标准喷嘴结构                 图3.6角接取压标准喷嘴结构
       (DN≤500,PN≤10MPa)                 (DN≤400,PN≤32MPa)

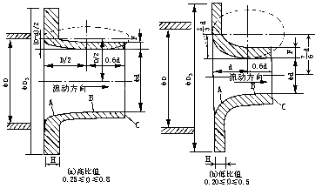

B、长径喷嘴(图3.7) 上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽
或斜角组成的喷嘴。教耐腐蚀,常用于高温高压流体(如过热蒸汽、锅炉主蒸汽、化工溶液等)的测量。
广泛应用在电力行业的主蒸汽、核电行业主给水等高温高压流体的测量。
长径喷嘴的取压方式仅D-D/2取压一种。

                                             图3.7 长颈喷嘴
主要技术参数
公称通径: DN50 – DN600
依据国家标准GB/T2624-93进行设计制造依据国家检定规程JJG 640-94进行出厂检定
取压方法: 径距取压
基本精度: 2%
流量范围: ≥ 1:15
公称压力: 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42(MPa)
被测介质: 水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质
被测介质温度:常规-10℃~+450℃,超出后请咨询厂家

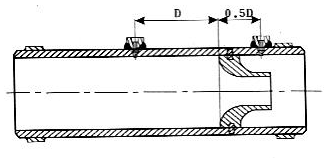

               图3.8长颈喷嘴结构示意图(DN50-600,PN≤42MPa)
