RDS-SPBN平板式射频导纳料位计
所属分类:其他液位计
品  牌:润 东
产  地:淮 安

产品详情

产品特点/Product features-----------------------------------------------------------◆◆

概述
  RDS-SPBN系列射频导纳料位开关是一种新颖的料位测量仪表,它采用先进的射频导纳技术,克服
了电容式料位计不能消除导电挂料影响的缺陷,仪表具有运行可靠,适用于几乎所有工业现场。仪表
还具有安装方便,免维护,低价位等特点, 广泛用于石油、化工、冶金、医药、电力、食品、造纸等
工业领域。

原理

  RDS-SPBN射频导纳物位开关是基于射频(RF)技术引进研发而成的,其特点防粘附、更可靠、适用
性更广。其原理是将一高频无线电波施加在探头上,当物料位置发生变化时,仪表的探头和容器壁以
及被测物料形成的导纳值相应发生变化,这一变化被电路检测后通过仪表内的分析处理单元进行连续
分析,确定周围环境(物位)的变化,并转换成相关的输出信号供远程控制或报警使用。
射频导纳物
位开关仪表独特的电路设计(利用等电位原理),可以使测量电路能彻底消除探头上物料的堆积对测
量的影响,从而正确反映出实际的物位而不是粘附在探头上堆积的物料。

特点
1.通用性强:广泛应用于各种物料介质的检测,飞灰、颗粒、粉体、液体,粘稠、导电、不导电的物
 料均可;可以满足不同的温度、压力的测量要求,最高温度可达800℃,最高压力可达5MPA;可用
 于腐蚀、冲击等恶劣场所。

2.抗粘附性:独特的电路设计和传感器结构,使测量对探头上的挂料忽略不计并自动校正,无需定期清
 洁,避免误测量,误信号。(防挂料)

3.免维护:测量过程无可动部件,不存在机械部件损坏情况,无需维护。
4.功能强大:输出触点容量大,并有状态指示灯显示工作状态,0、30秒延时可消除物料波动的影响。
5.抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫、搅拌对测量的影响。
6.断电保护:常开或常闭(可现场切换)。
7.准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

技术参数/Technical parameters-------------------------------------------------------◆◆

技术参数
☆电源:220VAC/24VDC
☆功率:
5A/240VAC
☆继电器输出:DPDT(两组常开、常闭触点
)
☆环境温度:-40~70℃

☆延时时间:0~30秒可调
☆灵敏度:0.3pf~750pf
☆探头安装螺纹:1"PT(特殊规格可订制)

☆探头材质:SUS304/SUS316/PTFE/陶瓷
☆探头工作温度:-180~230℃(Max800℃)
☆外壳材质:铸铝

☆防护等级:IP66

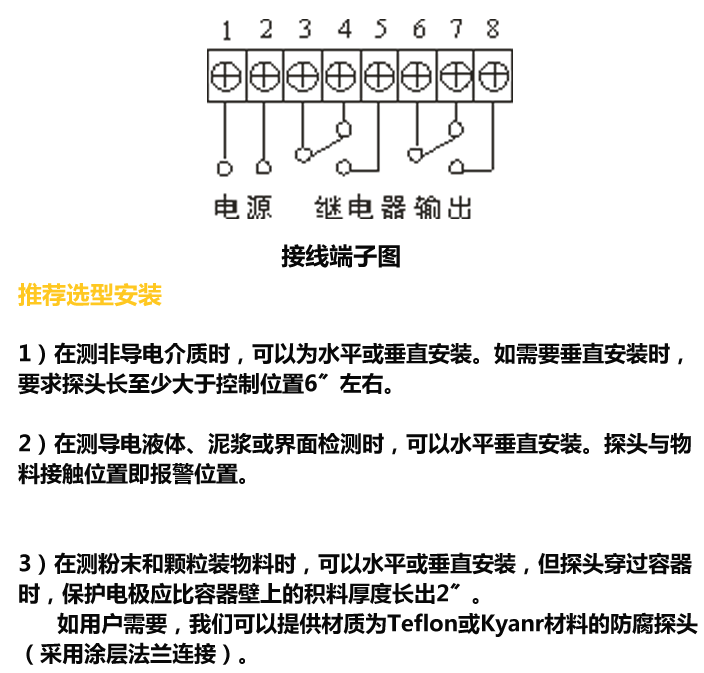

接线指南/Wiring guide-----------------------------------------------------------------◆◆

接线指南
