差压式流量计
当前位置:首页>>产品展示>>工业流量计>>差压式流量计
RDS-WG弯管流量计
所属分类:差压式流量计
品  牌:润 东
产  地:淮 安

产品详情

产品特点/Product features-----------------------------------------------------------◆◆

概述
    RDS-WG弯管流量计安装在工业管道的自然拐弯处或水平直管上,无附加压力损失、测量重复性
好,适用于工作压力低、介质温度高、介质脏污、机械振动强、流量大等流体工况复杂的场合。
原理
    流体在某一温度某一压力的条件下流过一个管道,当其流经转弯时,该流体将做相应的
圆周旋转运动。根据流体强制旋流理论,流体在管道内作圆周运动与固体在空间状态下作圆
周运动类似,因此流体必然会产生惯性离心力,该离心力的大小与流体的流速、流体的密度
以及作圆周运动的曲率半径(也就是弯管传感器的曲率半径)等因素有关。
    由于弯管传感器曲率半径是已知的,流过弯管传感器的流体密度又可通过对流体的温度、
压力等参数的测定利用主机的计算机准确地求得,因此在弯管传感器上产生的离心力的大小
就只是流体流速的函数。只要测出离心力的大小,就可测出流体在管道内的流速,将流速乘
以管道的截面积和流体的密度,流体的流量即可计算确定。其计算关系如下:
式①给出了流过弯管流体的平均流速和差压值的函数表达式:
    V=a[(P1-P2)/ρ]β--------①
    其中:V---流体的平均流速;
    a---综合流量系数,a=f(弯管弯径比、雷诺数、介质动力粘度、管道粗糙度等),
    其中尤以弯径比的影响最为重要:
    P1-P2-----弯管内、外侧压力差;
    ρ----流体的密度;
    β----指数;
计算出平均流速V,就可得出计算流量的函数表达式:
    Q=S*V*ρ-----------②
    式中:
    S ----弯管横截面积;
    V---流体的平均流速; 适用范围
    1、 公称直径:25mm≤DN≤2000mm
    2、 公称压力:PN≤10MPa
    3、 介质温度:t≤450℃(t>450℃订货时通知)
    4、 雷诺数范围:ReD>104
    5、 精度等级:1级,1.5级
    6、 R/D≥1.25

技术参数/Technical parameters-------------------------------------------------------◆◆

结构形式
弯管流量计的一次传感元件——弯管传感器依安装管线上的不同分为如下三种:
 l &90°弯管传感器——用于工艺管线90°转弯连接处,替代原弯头
 l &180°弯管传感器——用于直管线上,替代部分直管段
 l &135°弯管传感器——用于工艺管线135°转弯连接处,替代原弯头

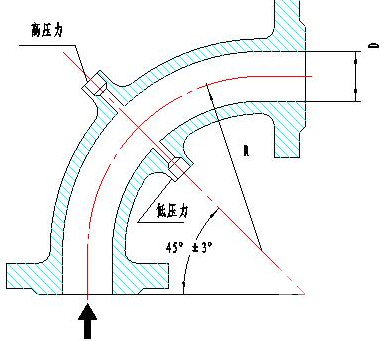

90℃弯管的外形结构见下图:
\

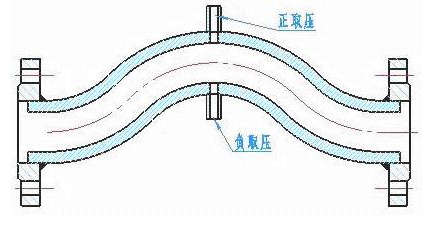

180℃弯管的外形结构见下图

\
